日本 ONOSOKKI小野数码尺规计数器DG-4340 (带比较功能)  的详细介绍

日本 ONOSOKKI小野数码尺规计数器DG-4340 (带比较功能)

特长

• 提供多种计数功能使用灵活

增倍功能	可选择输入脉冲的1，2，4倍。
系数设定功能	实测值可乘以任意设定的系数值。
偏移量设定功能	实测值可加入任意设定的偏移量值。
小数点位置变更功能	与传感器的分辨率无关，可变更小数点的位置。
计算功能	测量中，可计算并表示出*大值，*小值，*大差范围值(*大值-*小值)
设定条件保存功能	设定的系数，偏移量等条件数据，可分别保存4组。

• 数码尺规以外还可连接编码器
• BCD方式数据输出
• 3通道比较功能可区分多个档次的检测(**DG-4340)
• 符合CE及RoHS的标准

---

应用例

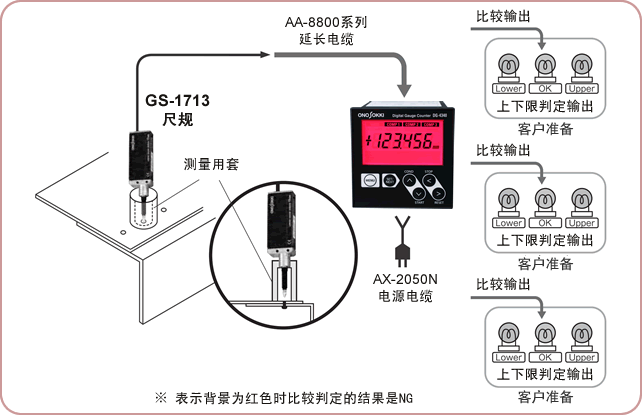

3通道比较功能的检测应用

通道检测螺钉的伸出高度判断螺钉的拧紧状况。3通道的比较处理可对应3种不同的螺钉。

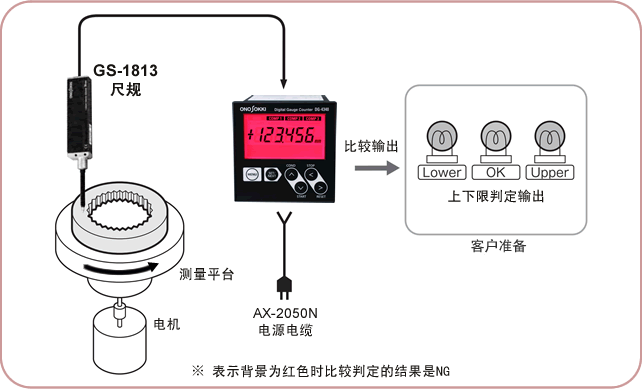

使用*大差范围值功能测量判定平面度

平面度检查，通过传感器测量对象物一周，根据测量的*大差范围值(*大值-*小值)简单地判断平面度。

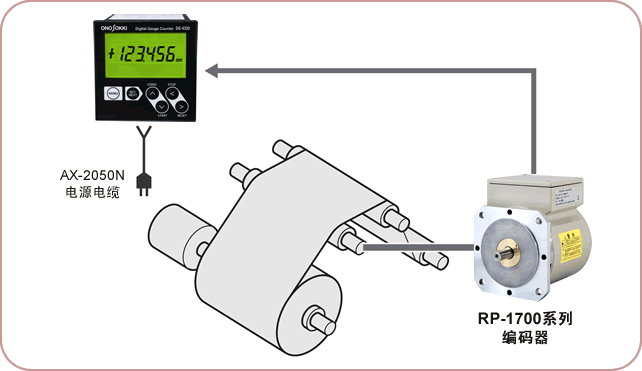

使用脉冲计数测量长度

使用带滚轮的编码器测量纸或钢板的长度。通过增倍与系数功能可以调节编码器的脉冲时间宽度。

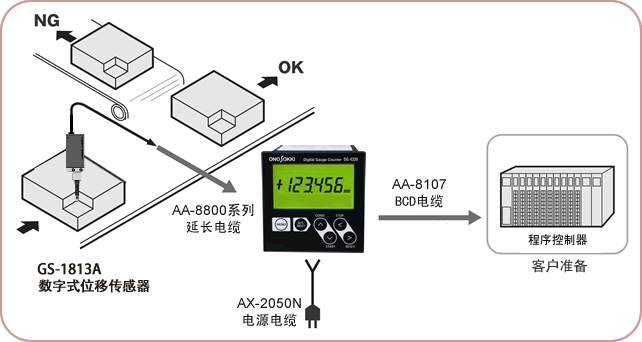

通过BCD输出功能自动判定

检查加工部件是否符合规定基准。通道BCD输出功能将测量结果送至程序控制器进行判定。



简要规格

型号	DG-4320	DG-4340
显示器	LED型段，点阵复合显示器，2背景色，6位数字表示
表示范围	0～±199999 (0.5 µm分辨率设定时，*小位表示0或5)
适用传感器	本公司的各种尺规(不包括GS-3800系列)  2相及1相矩形波电压输出型的本公司传感器(编码器)  传感器用电源输出　DC 5 V ±10 %，200 mA
分辨率	0.5 µm、1 µm、10 µm共3种*1
输入信号	2相相位差矩形波，1相矩形波电压输出(可选择设定)
输入频率范围	DC ～300 kHz
表示数据	瞬时值，*大值，*小值，*大差范围值(*大值-*小值)
计算功能	偏移量设定功能，系数设定功能，增倍功能，小数点位置变更功能
数码输出	BCD形式输出，更新时间10 ms，集电极开路输出(可设定正负逻辑)
比较	―	3通道，半导体继电器方式  上下限设定，OK/NG设定  背景色表示判定结果
条件保存	可保存4组设定条件
外观尺寸/重量	72(W) × 72(H) × 114(D) mm/约320 g
电源电压	AC 100～240 V
使用温度范围	0 ℃～＋40 ℃　约 6 VA (AC 100 V时)
保存温度范围	－10 ℃～＋55 ℃
选配件	DG-0430 (传感器用电源 DC 12 V 150 mA)，AA-8101(BCD 信号电缆 3 m) AA-8101 BCD 信号电缆 3 m（DA-4130 D/A转换器用）  AA-8103 BCD 信号电缆 3 m（RQ-1410 连接打印机用） AA-8107 BCD 信号电缆 3 m（一端为开放端） AX-2050N (电源电缆 3 m)

*1 当以传感器方式使用编码器时，不表示单位及小数点。(小数点可通过小数点位置设定功能表示)

数字式位移传感器

数字式位移传感器规格分类表（点击表示） （PDF 464KB）

数字式位移传感器用计数器

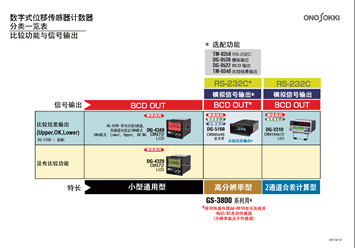

数字式位移传感器用计数器功能分类表    （点击表示） （PDF 84KB）

●为了提高性能，可能不经预告而变更外形及规格，请谅解。

---
