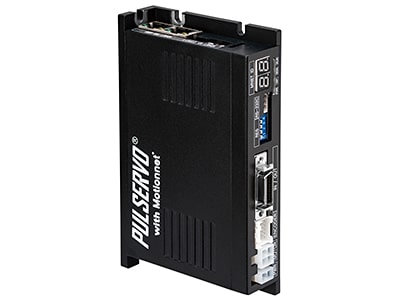

Motionnet型驱动器
该驱动器通过使用串行通信系统 Motionnet 从中心
控制电机控制 LSI:G9103C 来实现运动控制。
请与电机成套购买驱动器,因为它需要特定设置,例如每个电机的电流。
规格
马达驱动器零件规格
自适应电机 | PSM-20系列 | PSM-28系列 | PSM-42系列 | PSM-56系列 | PSM-60系列 |
---|---|---|---|---|---|
驱动模型 | PSD-M-20系列 | PSD-M-28系列 | PSD-M-42系列 | PSD-M-56系列 | PSD-M-60系列 |
输入电压 | 24VDC ±10% | |
---|---|---|
控制方式 | 基于ARM的32位MCU闭环控制 | |
能量消耗 | 500mA Max(不包括电机电流和制动器电流(使用制动器时)) | |
环境指标 | 温度 |
使用环境温度:0~50℃(无结露) 保存环境温度:-20~70℃(无结露) |
湿度 |
工作环境湿度:35 至 85% RH(无结露) 存储环境湿度:10 至 90% RH(无结露) |
|
耐冲击性 | 0.5G | |
对应标准 |
CE 标志:EN61800-3:2004/A1:2012(环境ⅡC3) RoHS 指令:2011/65/EU |
|
功能*2 | 转速 | 0 至 3,000 rpm *1 |
*大指令脉冲频率 | 500k[PPS] | |
分辨率 (P/R) |
500, 1000, 1600, 2000, 3600, 4000, 5000, 6400, 7200, 10000 (通过拨码开关设置) PSM-20 系列**编码器*大分辨率为 4,000 [P/R] (乘以 4)。 [注意] 无论上面设置的分辨率如何,PSD-S-20 的编码器反馈输出固定为 4000P/R(乘以 4),PSD-S-28 至 60 的编码器反馈输出固定为 10000P/R(乘以 4) 。 |
|
保护功能 (报警输出) |
过电流、过速度、位置跟随、过载、过热、再生电压、电机连接、编码器连接、 电机电压、定位完成、ROM、定位误差过大 |
|
LED显示屏 | 电源、ServoON(励磁ON)状态、报警、定位完成 | |
工作电流*3 |
50%~150%(通过参数设定程序设定) 运转电流是电机运转(旋转)时流过的电流值, 根据电机的额定电流设定。 * 出厂时的设定值为 100%。 |
|
静止电流 |
20%~100%(由参数设定程序设定) 电机停止后0.1秒,设定为停止时电流设定值。 静止时的电流值是与电机额定电流的比值。 * 出厂设置为 50% |
|
刹车 (可选) |
根据电机停止自动输出 I/F:FET 输出 |
*1 *大旋转速度因分辨率而异。高达 10,000 分辨率的*大旋转速度为 3,000 rpm。
*2 有关功能的详细信息,请参阅使用说明书中的“B5. 运行显示和设置”。
*3 工作电流请参考使用说明书中的“6.参数设置程序”。
*4 准备容量大于下式计算的直流电源。
(额定电流/相 + 驱动器电源电流 + 制动器额定电流) x 24V
示例。对于 PLS-S-42M-BK (1.2A + 0.5A + 0.2A) x 24V = 45.6W
*2 有关功能的详细信息,请参阅使用说明书中的“B5. 运行显示和设置”。
*3 工作电流请参考使用说明书中的“6.参数设置程序”。
*4 准备容量大于下式计算的直流电源。
(额定电流/相 + 驱动器电源电流 + 制动器额定电流) x 24V
示例。对于 PLS-S-42M-BK (1.2A + 0.5A + 0.2A) x 24V = 45.6W
串行通信和运动控制器规格
串行通信和运动控制 |
配备串行通信系统运动控制专用LSI Motionnet*1 :Motionnet电机控制LSI:G9103B(Nippon Pulse Motor制造) |
|
---|---|---|
串口 通讯Motionnet _ |
循环通讯时间和传输周期 |
通信时间 Max. 15.1us 传输周期 使用 32 台时 Max. 0.49msec #1 使用 64 台时 Max . |
数据通讯时间 |
Max. 19.3us (4字节移动量写入G9103B移动量设定寄存器时) |
|
通信线路总长度 |
*大 100m(传输速度 20Mbps,连接 32 台时) *大 50m(传输速度 20Mbps,连接 64 台时) *大 100m(传输速度 10Mbps,连接 64 台时) (使用我们推荐的电缆) |
|
界面 | 脉冲变压器和RS-485规格线收发器 | |
协议 | Motionnet协议(原创) | |
串口通讯代码 | NRZ码 | |
串口通讯方式 | 半双工通信 | |
连接方式 | 使用 LAN 电缆或专用电缆的多点连接 | |
设备编号 | 可设定装置编号 0 至 63 可通过开关选择 | |
传输速度 | 由 20Mbps / 10Mbps / 5Mbps / 2.5Mbps 开关选择 | |
终端电阻设置 | 终端电阻设置到串行线的末端 由开关设置 | |
参考时钟 | 80 MHz(对于 G9103B) | |
运动 控制 |
插补功能 | 每段任意2轴圆弧,直线插补可达64轴 |
定位控制范围 | -134,217,728 至 +134,217,727(28 位) | |
减速点 设置范围 |
0 到 16,777,215(24 位) | |
速度设定寄存器个数 | 三种类型:FL、FH 和 FA(校正速度) | |
速度设定步长范围 | 1 到 100,000(17 位) | |
加减速特性 | 加减速可独立设定,分为直线加减速和S曲线加减速两种。 | |
加速度设定范围 | 1 到 65,535(16 位) | |
减速率设定范围 | 1 到 65,535(16 位) | |
减速点 自动设置 |
可在(减速时间)<(加速时间×2)范围内自动设定 | |
FH校正功能 (三角驱动避让) |
在加速中开始减速的小移动量和三角驱动的定位运行中,运行速度自动降低以避免三角驱动。 | |
柜台 |
COUNTER1:指令位置计数器(28 位) COUNTER2:机械位置计数器(28 位) COUNTER3:偏差计数器(16 位) |
|
比较器 | 28 位 x 3 电路 | |
电机指令速度 |
*大6.6Mpps,*小0.1pps (G9103B输出的脉冲控制信号内部连接到电机驱动器) |
|
预登记 | 1阶段(可以自动连续写入) | |
编码器输入 |
编码器A、B、Z相输入 (电机驱动信号内部接G9103B的EA、EB、EZ端子) |
|
机械输入 |
限位、减速、原点、同时启动/停止、闩锁、紧急停止、2 个通用输入 从输入/输出连接器输入并连接到 G9103B 端子 I/F:光电耦合器输入 |
|
机械输出 |
比较器、警报器、定位完成、通用输出2个 ・从G9103B端子输出 ・I/F:光电耦合器输出 |
|
内部控制 |
电机励磁 ON,报警复位 ,由 G9103B 通用 I/O 控制 |
方面

系统配置图

输入输出信号(CN4)
密码 | 功能 | 输入输出 |
---|---|---|
1个 | +限制 | 输入 |
2个 | -限制 | 输入 |
3个 | 减速 | 输入 |
四 | 起源 | 输入 |
五 | 同时启动 | 输入 |
6个 | 同时停止 | 输入 |
7 | 在 1 | 输入 |
8个 | 在 2 | 输入 |
9 | 闩锁 | 输入 |
十 | 肌电停止 | 输入 |
11 | 输出 1 | 输出 |
12 | 输出 2 | 输出 |
13 | 比较 | 输出 |
14 | 警报 | 输出 |
15 | 到位 | 输出 |
16 | 刹车+ * | 输出 |
17 | 刹车- * | - |
18 | 数控 | - |
19 | 24 接地(外部) | 输入 |
20 | 24V(外部) | 输入 |
*刹车是一种选择
