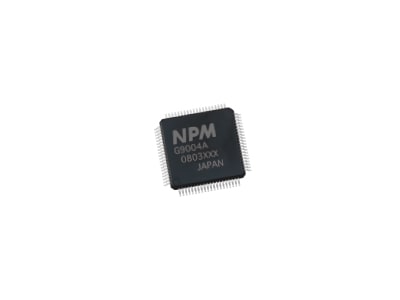

  • 产品名称：高速串行通信LSI（Motionnet）

  • 产品型号：G9004A
  • 产品厂商：NPM
  • 产品价格：0
  • 折扣价格：0
  • 产品文档：
你添加了1件商品 查看购物车
简单介绍：
详情介绍：

CPU 仿真本地设备

用于构建 Motionnet 的 CPU 仿真本地设备。
它的行为类似于本地的 CPU，可以控制各种外围 LSI。
也可以将一个单独的 CPU 连接到本地端并与该 CPU 通信。

・根据来自中央设备的命令生成CPU终端信号（控制信号、地址/数据总线信号）。
・通过将各种高性能设备连接到CPU终端信号，可以从中心端进行远程控制。
・设备状态信息（中断、FIFO 状态等）始终通过循环通信与中心设备进行通信，CPU 引脚生成信息通过数据通信进行。

Motionnet 拥有配备该 LSI 和 PCL 系列的电路板产品阵容。
基于“Best Open Field Bus”的概念，我们销售 G9000 系列（LSI）单独和配备 G9000 系列的板产品（Motionnet 产品）。

特征

◆*大可通信256字节数据
◆1条线路*多可连接64台设备
◆带通信中断检测电路的**设计（内置看门狗定时器功能）

规格

设备类型 本地设备
包裹 80 针 QFP
CPU接口模式 Z80、6809、8086、68000、H8等
参考时钟 80MHz（或 40MHz）
通讯速度 从 20Mbps、10Mbps、5Mbps、2.5Mbps 中选择
通讯协议 NPM原创
通讯方式 I/O端口，状态循环通信，数据通信瞬态通信（半双工通信）
界面 RS485+脉冲变压器
连接方式 多点法
错误检测方法 CRC12
电缆总长度 20Mbps/当连接32台本地设备时，*大100m（本地设备之间*小0.6m）
20Mbps/当连接64台本地设备时，*大50m（本地设备之间*小0.6m）
包裹 80 针 QFP
封装外形尺寸（模具部分）（mm） 12×12
电源电压 +3.0V 至 +3.6V
环境温度 -40 至 +85°C
RoHS2 一致
