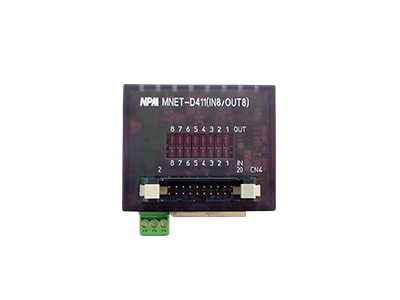

非隔离输入输出板 8点输入/8点输出
用于扩展运动网络I/O板和通用输入/输出。
・配备G9205
・8输入/8输出（非绝缘）
・扁平电缆连接
・DIN导轨安装
规格
| 物品 | 信号名称 | 规格 |
|---|---|---|
| Motionnet 设备 | G9205 | |
|
串行通讯 设备号 |
地址 - A0 到 A5 |
设备号 0 到 63 可以通过开关选择 |
|
串口通讯 传输速度 |
速度- BO,B1 |
由20Mbps/10Mbps/5Mbps/2.5Mbps开关 选择 |
|
通信错误时的 输出状态设置 |
TD |
维持现状/ 通过复位开关选择 （通信状态管理看门狗定时器，时间到输出设置） |
| 终端电阻设置 | 终止 |
通过终端电阻设置开关设置到串行通信线的末端 |
|
串口通讯 状态显示 |
运行 错误 |
RUN：串行通信正常接收时绿色LED亮 ERR：串行通信连续发生错误时红色LED亮 |
| 输入/输出点 | 8 个输入 / 8 个输出 | |
| 输入输出状态显示 |
输入：输入光电耦合器ON时绿色LED灯亮 输出：输出晶体管ON时红色LED灯亮 |
|
| 输入 | 光电耦合器输入（支持漏型输出） | |
| 输出 | 功率MOS FET输出（N沟道） | |
| 电源 |
CN3- 24V，接地 |
DC24±10%, 30mA (Typ.) 输入/输出空载 （供电电源与内部控制电源未隔离） |
| 电量显示 | 力量 | 内控系统电源DC3.3V输出显示，黄色LED灯 |
| 工作温度限制 | 0 至 +50°C | |
| 环境温度 |
80% RH 或更低 （无结露，但在 +10 至 +40°C 下） |
|
| 环保 | RoHS指令：2011/65/EU（不包括2015/863/EU） | |
| 耐振性 | 符合 JIS C0040 | |
| 重量 | 约80克 | |
| 安装方式 | 通过 DIN 导轨（不包括 DIN 导轨） | |
| 尺寸 | W59.6×D63.5×H54.5（单位：mm） |
